LÄRMMINDERUNGSPLÄNE / LÄRMAKTIONSPLÄNE

 6.2 Lärmkartierung

Die Umgebungslärmrichtlinie hat bezüglich der Berechnungsverfahren für die Lärmkartierung einige Vorgaben gemacht, die konkrete Ausgestaltung aber den Mitgliedstaaten überlassen. Mittelfristig strebt die EU jedoch ein europaweit harmonisiertes Berechnungsverfahren und einheitliche Grenzwerte an. (Nach derzeitigem Stand ist ein einheitliches Berechnungsverfahren für die vierte Lärmkartierung 2022 vorgesehen).

Die Bundesrepublik Deutschland musste daher die vorhandenen Berechnungsvorschriften den EU-Anforderungen anpassen und veröffentlichte zu diesem Zweck neue Berechnungsrichtlinien:

  • Vorläufige Berechnungsmethode für den Umgebungslärm an Straßen (VBUS),
  • Vorläufige Berechnungsmethode für den Umgebungslärm an Schienenwegen (VBUSch),
  • Vorläufige Berechnungsmethode für den Umgebungslärm an Flugplätzen (VBUF),
  • Vorläufige Berechnungsmethode für den Umgebungslärm durch Industrie und Gewerbe (VBUI),
  • Vorläufige Berechnungsmethode zur Ermittlung der Belastetenzahlen durch Umgebungslärm (VBEB).

Sie sind weitgehend an die bekannten nationalen Berechnungsrichtlinien RLS-90 (Straßenverkehr), Schall 03 (Schienenverkehr) und TA Lärm (Gewerbe) angelehnt, unterscheiden sich aber von ihnen in einigen wesentlichen Punkten:

Die Lärmkarten sollen für zwei Lärmindizes dargestellt werden:

LDEN: Tag-Abend-Nacht-Lärmindex über 24 Stunden zur
  Bewertung der allgemeinen Lärmbelästigung
LNight: Nacht-Lärmindex zur Bewertung von Schlafstörungen.

Der Lärmindex LNight beschreibt die Belastung in der Nacht zwischen 22 und 6 Uhr, während der Lärmindex LDEN den Tages- (6 – 18 Uhr), den Abend- (18 – 22 Uhr) und den Nachtzeitraum (22 – 6 Uhr) umfasst. Hierfür werden zunächst die Mittelungspegel der einzelnen Zeitbereiche berechnet. Anschließend werden diese zeitanteilig zu einem 24-Stunden-Pegel zusammengefasst, wobei auf den Mittelungspegel für den Abend 5 dB(A) und auf den Mittelungspegel für die Nacht 10 dB(A) zugeschlagen werden.

Grundsätzlich wird mit Mittelungspegeln gearbeitet. Beurteilungspegel wie bei den „nationalen“ Richtlinien werden bei der Lärmkartierung nach Umgebungslärmrichtlinie nicht verwendet. In der Konsequenz gibt es keine Lästigkeitszuschläge bei ampelgeregelten Kreuzungen und keinen Schienenbonus von 5 dB(A) (vgl. Abschnitt 3.1.2.5).

Insbesondere bei der Interpretation der Lärmkarten zum Schienenverkehr ist die Kenntnis der unterschiedlichen Berechnungsverfahren wichtig. So stellen die nach Umgebungslärmrichtlinie erstellten Lärmkarten für die Nacht die Lärmbelastung an den Schienenstrecken um 5 dB(A) höher dar, als wenn sie nach Schall 03 unter Abzug des Schienenbonus gerechnet werden.

Aus diesen Gründen sind die Ergebnisse der Lärmkartierung nicht unmittelbar mit den Berechnungsergebnissen aus den nationalen Vorschriften vergleichbar. Genauso wenig können die Lärmwerte aus den Lärmkarten unmittelbar mit Grenz- oder Richtwerten verglichen werden, da diese mit den nach den nationalen Vorschriften ermittelten Beurteilungspegeln zusammenhängen.

Die oben genannten Berechnungsverfahren gelten nur für die Erstellung der Lärmkarten nach Umgebungslärmrichtlinie. In Planungs- und Genehmigungsverfahren finden weiterhin die „nationalen“ Richtlinien Anwendung.

Ein Beispiel für eine Lärmkarte eines Ballungsraums zeigt Abbildung 6/1.

Die Lärmkarten 2012 für Stuttgart Gesamtgebiet und die einzelnen Stadtbezirke finden Sie zum downloaden im Pdf-Format unter:
http://www.stadtklima-stuttgart.de/index.php?laerm_laermkartierung_karten_stgt_2012

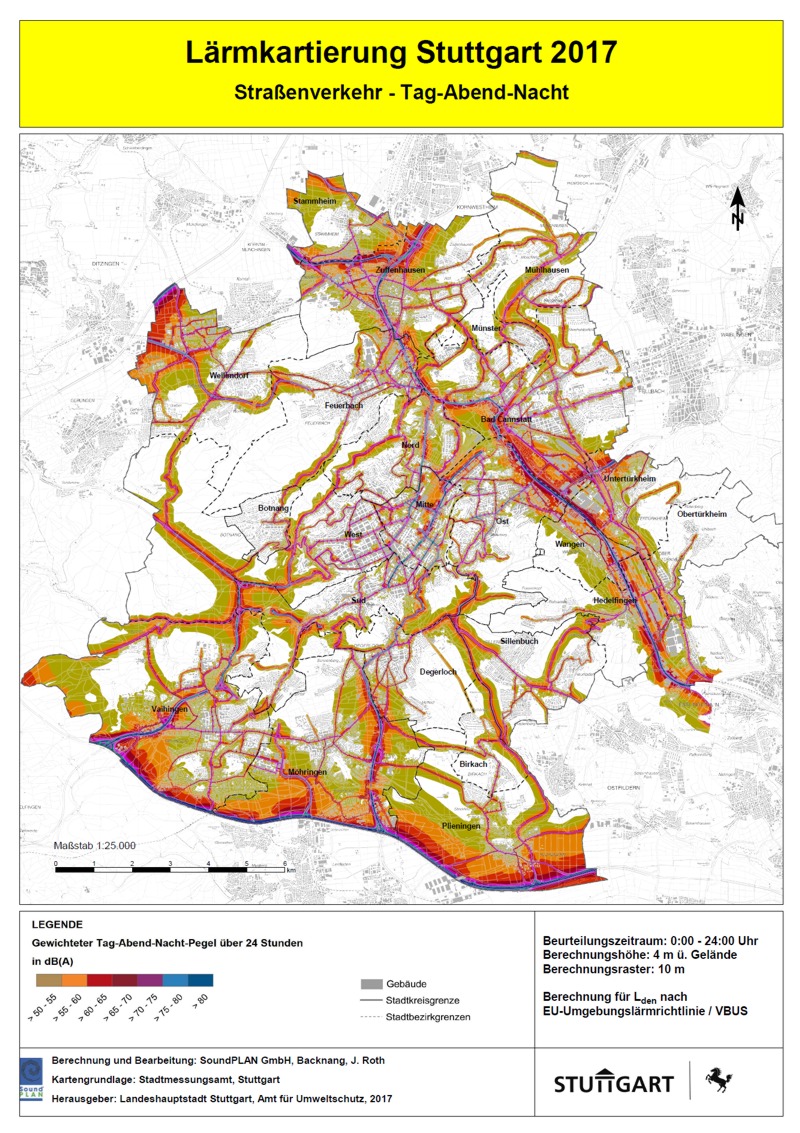

Abb. 6/1: Lärmkarte Straßenverkehr Tag-Abend-Nacht-Pegel
