GRUNDLAGEN FÜR DIE PLANUNG

 2.4.4.3 Messgeräte

Schallpegelmesser (Abbildung 2/11) sind Geräte, die den Schall aufnehmen und weiterverarbeiten. Dabei werden Geräte verwendet, die auf den Schall ähnlich wie das menschliche Ohr reagieren. Im Prinzip ist der Aufbau aller Schallpegelmesser gleich. Jedes System besteht aus Aufnahme-, Verstärkungs- und Berechnungs- /Ausgabeeinheit.

Der prinzipielle Aufbau ist in der Abbildung 2/12 wiedergegeben.

Das aktuelle Messergebnis wird als Momentanpegel angezeigt. Der zur Bewertung von Schallsignalen üblicherweise (s. Abschnitt 2.4.2) berechnete energetische Mittelungspegel kann ebenfalls angezeigt und registriert werden.

Für amtliche Messungen müssen Geräte der DIN EN 61672-1 und 61672-2 entsprechen (Genauigkeitsklasse I) und regelmäßig geeicht werden. Grundlagen sind das Mess- und Eichgesetz vom 25. Juli 2013 (MessEG) und die Mess- und Eichverordnung vom 11. Dezember 2014 (MessEV).






Abb. 2/11: Modernes Schallpegelmessgerät

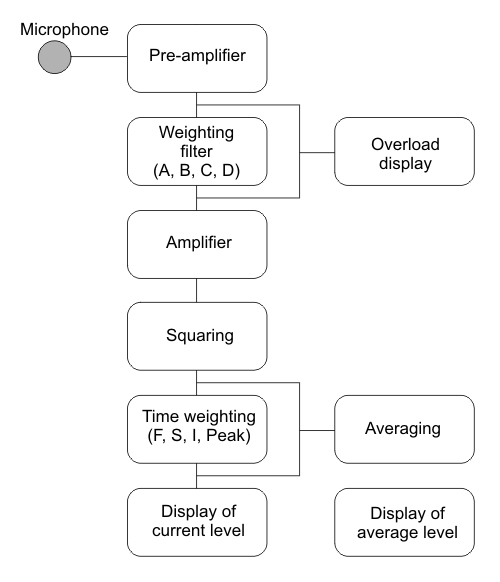

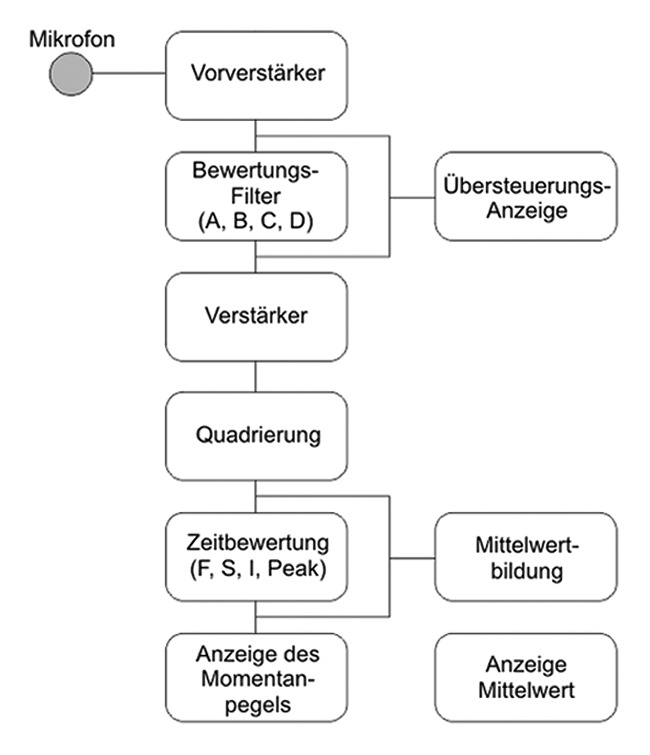

Abb. 2/12 Blockschaltbild eines Schallpegelmessers
