HINWEISE FÜR DIE PLANUNG

 7.1.6 Schallabschirmung

Durch Hindernisse (Schallschutzwände, Wälle, Gebäude u. a.) kann durch entsprechende geometrische Anordnung der Einfluss einer Schallquelle auf einen Immissionsort wirksam gemindert werden. Hinter dem Hindernis bildet sich ähnlich wie beim Licht ein Schallschatten aus, der jedoch durch Beugung des Schalls an den Kanten gemindert wird.

Wie im Abschnitt 2.5 (Wirkung von Lärmschutzbauwerken) bereits dargestellt, lassen sich folgende Hinweise und Anmerkungen zur Errichtung und Gestaltung von Abschirmungen ableiten:

  • Entscheidend für die Pegelminderung ist die effektive Schirmhöhe, d. h. die Überhöhung, da diese Größe mit dem Quadrat in den z-Wert (Umweg des Schallstrahls über das Hindernis) eingeht.
  • Abschirmungen sollten so nahe wie möglich an der Schallquelle stehen; die Schirmabmessungen Höhe und Länge können bei gleicher Wirksamkeit dann klein gehalten werden.
  • Schallschutzwälle müssen in der Regel höher sein als Schutzwände. Der Abstand der Wallkrone von der Quelle ist aufgrund der Fußbreite des Walles größer als bei einer Schutzwand.
  • Schallschutzwälle erfordern einen höheren Platzbedarf als Wände.
  • Die Fußbreite beträgt in der Regel das drei- bis vierfache der Wallhöhe, was die Grunderwerbskosten und den Eingriff in die Natur und Landschaft erhöht.
  • Mit zunehmendem Abstand des Immissionsorts vom Schirm nimmt die Pegelminderung ab. Bei Abständen über 400 m ist die Wirksamkeit sehr gering.
  • Bei Abschirmungen sollten Pegelminderungen von mindestens 5 dB im Mittel erreichbar sein.
  • Schirme unmittelbar vor dem Immissionsort sind auch wirksam, werden aber häufig als störend empfunden (Sichtbehinderungen, Sonnenlichtabschattungen).
  • Schirme müssen neben der erforderlichen Höhe auch in der Länge ausreichend dimensioniert werden, da der Schall auch an den Seiten gebeugt wird.
  • Zur Vermeidung von Schallreflexionen in zu schützende Wohnbebauung ist es oft erforderlich, die Flächen der Schallschutzschirme schallabsorbierend auszuführen.
  • Investitionsaufwand, Platzbedarf, Unterhaltungskosten sowie ästhetische Anforderungen sind zu optimieren.



Schallschutzwälle

Schallschutzwälle (Beispiel in Abb. 7/7) werden als Lärmschutzeinrichtungen heute häufig im Städtebau, insbesondere beim Lärmschutz an Straßen, verwendet. Wälle lassen sich bei entsprechender Modellierung gut in die Landschaft einbinden, sie sind bepflanzbar, und man kann die für sie notwendigen Erdmassen oft aus dem ohnehin anfallenden Erdaushub des Baugeländes der Straße oder eines Baugebietes verwenden. Daher sind die Kosten oft niedriger als bei Wänden. Zudem reflektieren Wälle den Schall nicht. Die der Lärmquelle abgewandte Seite kann genutzt werden z. B. für Kinderspielplätze, Rodelbahnen für Kleinkinder, Geh- und Radwege, aber auch für Garagenanlagen. Die Skizze der Abbildung 7/8 zeigt ein Beispiel der Anwendung von Lärmschutzwällen (integrierte Garagenzeile).

Ein Nachteil von Wällen kann sein, dass sie relativ viel Grundfläche benötigen und diese speziell im Bestand oft nicht vorhanden ist. Bei Neuplanungen ist es möglich und notwendig, den Platz für Lärmschutzeinrichtungen im Bebauungsplan zu sichern (§ 9 Abs. 1 Nr. 24 BauGB), auch wenn z. B. eine Straße erst später gebaut werden soll.

Ein weiterer Nachteil von Wällen besteht darin, dass der Schallschutz bei gleicher Höhe nicht so effektiv wie bei einer Wand ist, da die Schirmkante (durch den Schüttwinkel) nicht so dicht an der Lärmquelle stehen kann und deshalb in der Regel größere Höhen erforderlich werden. Eine Kombination zwischen Wall und Wand bzw. bepflanzbaren steileren Stützmauern kann hier Abhilfe schaffen.Vom Landschaftsbild her gesehen sind Schallschutzwälle entsprechenden Wänden meistens vorzuziehen. Wälle und Wände können im Einzelfall bezüglich des Abflusses von bodennaher Kaltluft störend wirken (Städtebauliche Klimafibel, 2012). In diesem Fall wäre zu prüfen, ob nicht andere Lösungen gewählt werden müssen (z. B. Einschnitt oder Tunnel).

Innerhalb von Stadtgebieten stößt der Einsatz sowohl von Lärmschutzwänden als auch von Lärmschutzwällen an Grenzen. Im Rahmen der Abwägung ist die städtebauliche Planung zu einer Konfliktlösung aufgerufen.



Schallschutzwände

Schallschutzwände (Beispiel in Abb. 7/ 9) sind ein geeignetes Mittel, um vor Lärmeinwirkungen zu schützen. Die inzwischen jahrelange Erfahrung mit solchen Wänden hat dazu geführt, dass es eine große Anzahl von optisch ansprechenden Systemen gibt, die zudem auch den Witterungseinflüssen standhalten.

Wände haben den Vorteil, dass sie gegenüber den Wällen wesentlich weniger Platz verbrauchen und deshalb in Bestandsgebieten oft die einzig mögliche Abschirmmaßnahme darstellen. Bei Verwendung entsprechenden Materials sowie eventuell Bepflanzung mit Rankpflanzen lässt sich die Einfügung solcher Wände in das Ortsbild verbessern. Sie lassen sich aber gestalterisch schwerer ins Stadtbild integrieren als Wälle. Innerorts werden Lärmschutzwände selten errichtet, weil sie wegen ihrer optischen Trennwirkung das Stadtbild stören und für die Verkehrsteilnehmer notwendige Sichtachsen zerschneiden. Nicht zuletzt bilden sie eine Barriere für Fußgänger und Radfahrer, da die Querungsmöglichkeiten eingeschränkt werden.

Die Abbildungen 7/10 bis 7/12 zeigen einige Beispiele der Anwendung von Schallschutzwänden.

Durch die Möglichkeit, mit einer Wand relativ dicht an eine Lärmquelle zu gelangen, kann die Wandhöhe meist niedriger als eine entsprechende Wallhöhe gewählt werden.

An Bahnstrecken können auch durch niedrige Wände (Höhe ca. 70 cm) nahe an den Gleisen wirksame Lärmminderungen von bis zu 6 dB(A) erreicht werden, da hier eine der Hauptgeräuschquellen beim Schienenverkehr (Rad-Schiene-Geräusche) abgeschirmt wird. Sie haben außerdem den Vorteil, dass sie visuell weniger störend sind. Allerdings sind besondere Sicherheits- und Wartungsaspekte zu beachten. Arbeiten im Gleisbereich werden dadurch erheblich erschwert. Deshalb kommen derartige Wände bei mehr als zwei Gleisen in der Regel nicht in Frage.

Die Richtzeichnungen für Lärmschirme außerhalb von Kunstbauten (RiZaK-88) enthalten Prinzipskizzen und Hinweise für die Planung und Ausführung von Lärmschirmen. Die technische Ausgestaltung von Lärmschutzwänden wird in den ZTV-Lsw 06 (Zusätzliche Tech-nische Vertragsbedingungen und Richtlinien für die Ausführung von Lärmschutzwänden an Straßen, Ausgabe 2006) geregelt. In dieser Richtlinie des Bundesministers für Verkehr werden die Anforderungen an das Material, die Standsicherheit, die Beständigkeit und die Schallabsorption der Lärmschutzwände festgelegt. Ferner werden die Prüfverfahren, die Vergabe, die Abnahme und die Gewährleistung behandelt.

Bei der Errichtung von Schallschutzwänden ist besonders auf die Reflexion des Schalls zu achten. Ansonsten führt evtl. der Schallschutz für die Bewohner an gegenüber gelegenen Immissionsorten zu einer Erhöhung des Lärmpegels, die bis zu 3 dB(A) betragen kann, was der Verdopplung des Verkehrsaufkommens entspricht. Die Abbildungen 7/13 und 7/14 verdeutlichen beispielhaft diese Problematik.

Deshalb ist bei der Errichtung von Schallschutzwänden in jedem Einzelfall zu prüfen, ob absorbierende Wände notwendig sind.

Wände sind absorbierend auszubilden, um

  • Pegelerhöhungen an der der Lärmschutzwand gegenüberliegenden Seite,
  • Pegelerhöhungen im Straßenraum durch Mehrfachreflexionen und
  • Pegelerhöhungen auf der hinter der Wand gelegenen Seite durch Reflexionen an Fahrzeugen (speziell Lkw) zu minimieren.

Die Absorptionseigenschaften von Lärmschutzwänden und absorbierenden Wandverkleidungen werden nach der DIN EN ISO 354 bestimmt. Von hoch absorbierenden Lärmschutzwänden spricht man, wenn der reflektierte Schallstrahl um 8 dB unter dem auf die Wand auftreffenden Schall liegt.



Steilwälle

Eine Sonderform zwischen Lärmschutzwand und -wall stellen die sog. Steilwälle dar (Abb. 7/15 und 7/16). Man versteht darunter ein nicht gleichschenkliges Trapez, das in speziellen Fällen bis zu einem annähernd rechtwinkligen Trapez reichen kann. Wegen des damit notwendigen Einsatzes künstlicher Stützkonstruktionen ist die Neigung der Seiten des Trapezes wesentlich steiler als die durch die Scherfestigkeit des eingebauten Bodens bestimmte Böschungsneigung.

Durch die Verwendung von z. B. Gabionen (mit Stein gefüllten Drahtkörben) als Stütze im unteren Bereich des Steilwalls lassen sich auch größere Höhen verwirklichen. Oft wird nur eine Seite des Walls steil ausgeführt, die andere Seite mit der üblichen Böschung von je nach Boden 45 – 60 Grad.

Steilwälle kommen immer dann in Frage, wenn

  • der Mittelungspegel durch straßenseitige Maßnahmen um ca.6 bis 12 dB verringert werden soll,
  • der vorhandene Platz für einen normalen Erdwall nicht ausreicht oder
  • der Schallschirm als gartengestalterisches Element eingesetzt werden soll.



Einschnitts- und Troglagen

Gute Schallabschirmungen sind durch Straßenführungen in Einschnitts- oder Troglage zu erreichen (Abb. 7/177/18). Die erforderliche Abschirmung ergibt sich hier durch die Böschung, die möglichst steil ausgeführt werden sollte, um einen optimalen Schutz zu erreichen. Bei der Verwendung von Stützmauern muss eventuell eine absorbierende Verkleidung angebracht werden, um nicht den Schallschutz durch Reflexionen (s. oben) zu verschlechtern. Die Wirkung von Einschnittslagen kann noch durch zusätzliche (meist niedrige) Schallschutzwände verstärkt werden.

Die Führung von Verkehrswegen (Straßen, Schienen) in Hochlage, z. B. auf Dämmen, hat den Vorteil, dass die Schirmwirkung der Dammschulter neben der Fahrbahn für den Schallschutz genutzt werden kann (Abb. 7/20 und 7/21). Durch zusätzliche Schallschutzwände kann die Abschirmung im Einzelfall noch deutlich verstärkt werden. So ist es z. B. möglich, eine 3 bis 4-geschossige Bebauung durch eine Hochlage der Straße in 6 m Höhe mit niedrigen Schallschutzwänden zu schützen.



Bebauung als Schallschutz

Für die Planung interessant ist die Abschirmung des Lärms durch lange Gebäude mit lärmunempfindlicher Nutzung. Man versteht darunter geschlossene Gebäude, deren straßenseitige Räume

  • nicht zum dauernden Aufenthalt von Menschen bestimmt sind (Lagerräume, Parkhäuser, Treppenhäuser, Laubengänge, Bäder, WC)
  • oder vor Lärm z. B. durch Schallschutzfenster geschützt sind (z. B. klimatisierte Arbeitsräume).

In diesem Zusammenhang ist auch die Orientierung der Gebäude zur Straße von Bedeutung. So ist eine Straße, die im Norden eines Wohngebietes vorbeiführt, weit weniger problematisch als eine im Süden, da Wohnräume vorzugsweise nach Süden orientiert sind.

Geschlossene Gebäudezeilen entsprechender Länge und Höhe bzw. Block- oder Blockrandbebauungen können Pegelminderungen in der Größenordnung von 25 bis 30 dB(A) bewirken. Wichtig ist jedoch hier, dass keine Schalllücken verbleiben. Diese Möglichkeiten sollten insbesondere bei Stadterneuerungs- und Umbaumaßnahmen in stark belasteten Innenstädten geprüft werden. Zufahrten oder Durchgänge zwischen den Gebäuden können trotzdem realisiert werden, wenn ihre Breite im Verhältnis zur Gebäudetiefe gering ist. Unter Umständen sind dann aber die erreichbaren Pegelminderungen geringer.

Offene Bauweisen wie Einzel- oder Doppelhäuser bzw. Hausgruppen verhindern die Schallausbreitung durch die Lücken nicht, so dass hinter den Gebäuden keine ruhigen Zonen entstehen. Teilweise können solche Lücken durch Garagenanlagen geschlossen werden. Die Abbildungen 7/22 bis 7/24 zeigen Beispiele von Schallschutz durch Gebäude.



Teil- und Vollabdeckungen, Tunnel

Unter einer Abdeckung versteht man einen deckelartigen Baukörper über einem tiefliegenden (im Einschnitt liegenden) Verkehrsweg, der in Verbindung mit der Böschung oder Stützwand mindestens auf einer Seite des Einschnittes den vom Verkehrsweg emittierten Schall mindert. Unter einer Einhausung versteht man ein langes hallenartiges Bauwerk über einem geländenah geführten Verkehrsweg, das eine direkte Schallausbreitung verhindert.

In der Abbildung 7/25 sind einige Beispiele ausgeführter und vorgeschlagener Abdeckungen, Einhausungen und Tunnel zusammengestellt.

Tunnel sind optimale Schallschutzeinrichtungen, da im geschützten Bereich der von der Straße oder Schiene ausgehende Schallpegel total gedämmt wird. Außerdem bietet ein Tunnel zusätzlich einen sehr guten Schutz vor Autoabgasen.

Probleme mit Abgasen und Lärm können jedoch an den Tunnelportalen auftreten, wenn dort sensible Nutzungen vorhanden sind. Tunnel müssen deshalb ausreichend lang sein, um ein Gebiet wirksam schützen zu können.

Tunnelstrecken sind sehr teuer in der Erstellung und erfordern in der Regel hohe Aufwendungen für den Betrieb (Beleuchtung, Belüftung, Brandschutz, Reinigung). Andererseits können die Flächen neben und über einem Tunnel zusätzlich städtebaulich höherwertig genutzt werden, ein Gesichtspunkt, der bei sehr hohen Baulandpreisen in Großstädten oder schon vorhandener Bebauung nicht zu vernachlässigen ist.

Den Sonderfall eines Lärmschutztunnels stellt die Leichtbauvariante (Züblin-Lärmschutzdecke) dar. Sie ist mit durchlaufenden Öffnungen über den Fahrbahnrändern versehen und ermöglicht somit eine natürliche Belüftung und Beleuchtung (Abb. 7/26).

Schalltechnische Messungen ergaben am Boden Lärmminderungen von ca. 20 dB (Abstand vom Tunnel 10 m bis 20 m).



Bepflanzung

Die Schallschutzwirkung von Bepflanzungen wird von Laien meist erheblich überschätzt. Als städtebauliche Maßnahme für den Lärmschutz kommt eine Bepflanzung kaum in Betracht, da erst ein 100 m breiter dichter Waldstreifen mit dichtem Unterholz eine Pegelminderung von 5 bis 10 dB bewirkt. Einzelne nicht dicht gepflanzte

Bäume oder Sträucher bringen so gut wie keinen Schallschutz.

Minderungen des Dauerschallpegels an einer Straße durch homogene Bepflanzungen von Schutzzonen zeigt die Tabelle 7/2.

Bepflanzung

zusätzliche Lärmminderung
durch Bepflanzung

Wald ohne Unterholz 0,05 db(A)/m
Wald (Mittelwert) 0,10 db(A)/m
Dichter Laubwald 0,15 db(A)/m
Nadelwaldschonungen 0,20 - 0,30 db(A)/m
Sehr dichte Hecken 0,20 - 0,30 db(A)/m

Tab. 7/2: Lärmminderung durch Bepflanzung

Nicht zu unterschätzen ist jedoch die durch Bepflanzung bewirkte optische Abschirmung und die dadurch hervorgerufene positive psychologische Wirkung auf die Betroffenen (Abbildung 7/27).

In dieser Hinsicht gilt: Was man nicht sieht, hört man auch nicht bewusst! Auch können Bäume am Straßenrand als gestalterisches Element zur Aufwertung des Straßenraums die Belästigungswirkung durch Lärm für die Anwohner und Passanten senken.



Gebäudeorientierung, Baulicher Schallschutz

Die Orientierung der Gebäude bzw. der Wohnungsgrundriss bieten weitere Möglichkeiten, die Lärmbelastung zu reduzieren (Abbildung 7/28).

So können z. B. Räume, deren Nutzung weniger lärmempfindlich ist, wie Küchen, Bäder und Treppenhäuser zur Straße hin orientiert werden, während ruhebedürftige Räume wie Wohn- und Schlafzimmer auf der verkehrsabgewandten Gebäudeseite angeordnet werden. Die Lärmbelastung ist an der abgewandten Seite bei einer geschlossenen Bebauung ca. 15 dB, bei lockerer Bebauung ca. 5 dB geringer als an der Straßenseite. Im Bebauungsplan können entsprechende Festsetzungen getroffen werden, um eine solche Raumnutzungszuordnung verbindlich festzulegen.

Sofern alle aktiven Schallschutzmaßnahmen ausgeschöpft sind bzw. solche nicht möglich sind (in Ortsinnenbereichen, Bestandsgebieten) bleiben zum Schallschutz nur noch über das Normalmaß hinausgehende bauliche Maßnahmen am Gebäude selbst übrig.

Die Anforderungen des baulichen Schallschutzes ergeben sich bezüglich des Schutzes gegen Außenlärm aus Abschnitt 5 von DIN 4109 (Schallschutz im Hochbau). Für die Festlegung der erforderlichen Luftschalldämmung von Außenteilen gegenüber Außenlärm werden verschiedene Schallpegelbereiche zugrunde gelegt, denen die jeweils vorhandenen oder zu erwartenden „maßgeblichen Außenlärmpegel“ zuzuordnen sind. Tabelle 7/3 zeigt die Anforderungen an die Luftschalldämmung von Außenbauteilen, unterschieden nach Schallpegelbereichen und Raumnutzungen.

Schall-
pegel-
bereich

Maßgeblicher
Außenlärm-
pegel
dB(A)

Raumarten
Bettenräume in
Krankenanstalten
und Sanatorien
Aufenthaltsräume
in Wohnungen,
Übernachtungs-
räume in Beher-
bergungsstätten,
Unterrichtsräume
und ähnliches
Büroräume 1) und ähnliches
Erf. R'w, res des Außenbauteils in dB
I bis 55 35 30 -
II 56 - 60 35 30 30
III 61 - 65 40 35 30
IV 66 - 70 45 40 35
V 71 - 75 50 45 40
VI 76 - 80 2) 50 45
VII > 80 2) 2) 50

1) An Außenbauteile von Räumen, bei denen der eindringende Außenlärm aufgrund der in den Räumen ausgeübter Tätigkeiten nur einen untergeordneten Beitrag zum Innenraumpegel leistet, werden keine Anforderungen gestellt.
2) Die Anforderungen sind hier aufgrund der örtlichen Gegebenheiten festzulegen.

Erf. R’w,res = erforderliches resultierendes Schalldämm-Maß

Tab. 7/3: Anforderungen an die Luftschalldämmung von Außenbauteilen (Quelle: DIN 4109)

Zur Abschätzung des „maßgeblichen Außenlärmpegels“ vor Hausfassaden kann beispielsweise das für typische Straßenverkehrssituationen vereinfachte Verfahren aus der DIN 18005 Teil 1 (s. a. Abschnitt 3.1.2.1) herangezogen werden. Empfohlen sei hier auch der in dieser Onlineversion der Lärmfibel verfügbare browserbasierte  dB-Rechner.

Da die Häuserwände (von einigen Altbauten abgesehen) in der Regel einen hohen Schalldämmwert aufweisen, ist ein zusätzlicher Schallschutz meist nur an den Fenstern und Rollladenkästen notwendig. Bei Dachwohnungen kann auch eine Dämmung der Dachhaut hilfreich sein.

Die Qualität der Schallschutzfenster ist dabei auf den jeweiligen Außenpegel und den im Inneren gewünschten Pegel abzustimmen.

Bei Festsetzungen in Bebauungsplänen (§ 9 Abs. 1 Nr. 24 BauGB), die Schalldämmmaßnahmen gemäß der DIN 4109 vorsehen, ist zu beachten, dass der dort genannte „maßgebliche Außenlärmpegel“ sich ausschließlich nach dem Beurteilungspegel Tag richtet. Bei stark befahrenen Straßen und insbesondere bei Bahnstrecken sind die nächtlichen Pegelwerte aber annähernd so groß wie tagsüber. Der von der DIN 4109 implizit unterstellte Pegelunterschied zwischen Tag und Nacht von 10 dB(A) ist damit also nicht mehr gegeben. In solchen Fällen sind die Empfehlungen des Bayerischen Landesamts für Umwelt zu beachten (Das erforderliche Schalldämm-Maß von Schallschutzfenstern – Vergleich verschiedener Regelwerke, 2007).

Die genauen Zusammenhänge über die Schalldämmung von Fenstern sind der VDI-Richtlinie 2719 zu entnehmen. Dort sind auch Anhaltswerte für Innengeräuschpegel (für von außen eindringenden Schall) angegeben, die in der nachfolgenden Tabelle 7/4 vereinfacht zusammengestellt wurden.

Raumart

Mittelungspegel
dB(A)

mittlerer Maximalpegel
(dB(A)
1. Schlafräume nachts
1.1 in WR und WA Gebieten
Krankenhaus und Kur-
gebiete
25 - 30 35 - 40
1.2 in allen übrigen Gebieten 30 - 35 40 - 45

2. Wohnräume tagsüber
2.1 in WR und WA Gebieten
Krankenhaus und Kur-
gebiete
30 - 35 40 - 45
2.2 in allen übrigen Gebieten 35 - 40 45 - 50

3. Kommunikations- und
Arbeitsräume tagsüber

3.1 Unterrichtsräume,
Einzelbüros, wissen-
schaftliche Arbeitsräume,
Bibliotheken, Vortrags-
räume ect.
30 - 40 40 - 50
3.2 Büros für mehrere Personen 35 - 45 45 - 50
3.3 Großraumbüros, Gaststätten,
Schalterräume, Läden
40 - 50 50 - 60

Tab. 7/4: Anhaltswerte für Innengeräuschpegel nach DIN 2719

Nach der VDI 2719 sind die Fenster in sogenannten Schallschutzklassen 0 bis 6 eingeteilt. So liegt das bewertete Schalldämm-Maß für die Klasse 0 (undichte Fenster mit Einfachverglasung) bei unter 24 dB, während Fenster der Schallschutzklasse 6 (Kastenfenster mit getrenntem Blendrahmen, besonderer Dichtung, sehr großem Scheibenabstand und Verglasung aus Dickglas) ein Schalldämmmaß von über 50 dB aufweisen (Tabelle 7/5).

Schallschutz-Klasse

Schalldämm-Maß des
am Bau funktionsfähig
eingebauten Fenster
(in dB)

1 25 - 29
2 30 - 34
3 35 - 39
4 40 - 44
5 45 - 49
6 > 50

Tab. 7/5: Schallschutzfenster Klassen nach DIN 2719

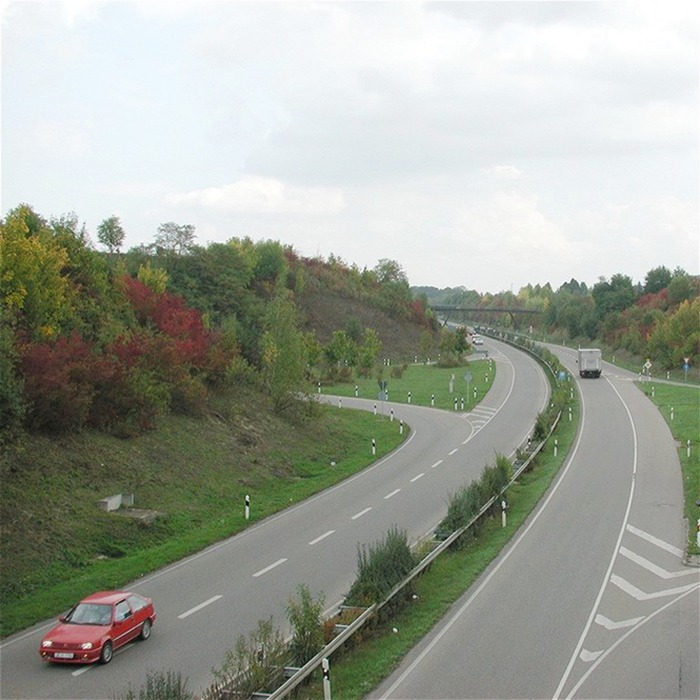

Abb. 7/7: Beispiel eines Lärmschutzwalls (Stuttgart-Weilimdorf, Pfaffenäcker, B 295)

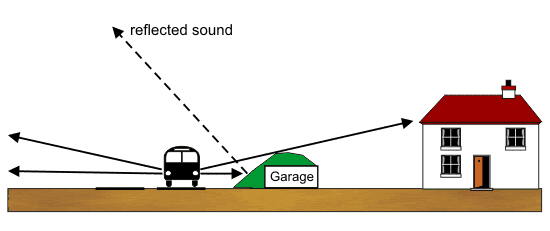

Abb. 7/8: Schallabschirmung durch Wall

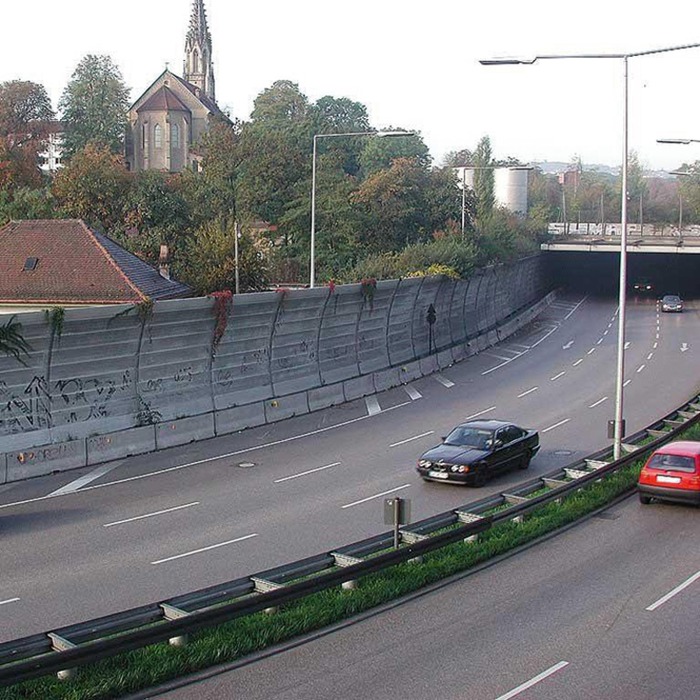

Abb. 7/9: Lärmschutzwand Stuttgart-Berg

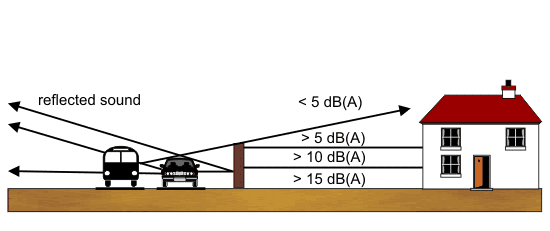

Abb. 7/10 : Abschirmung durch Lärmschutzwand

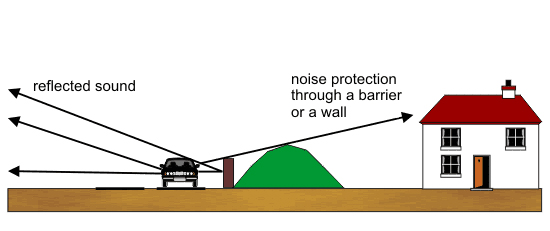

Abb. 7/11: Abschirmung durch Lärmschutzwall oder -wand

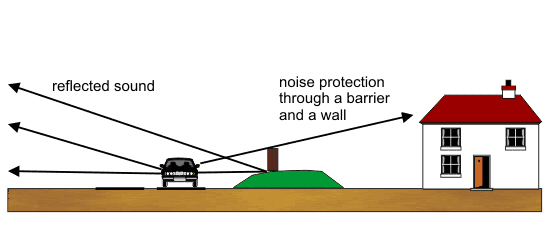

Abb. 7/12: Abschirmung durch Lärmschutzwall und -wand

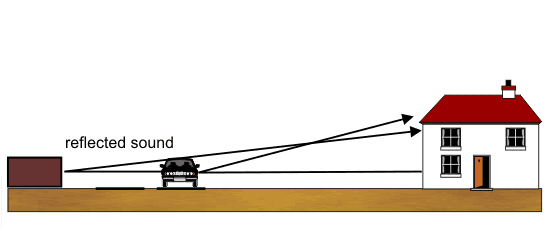

Abb. 7/13: Reflexionen an Gebäuden

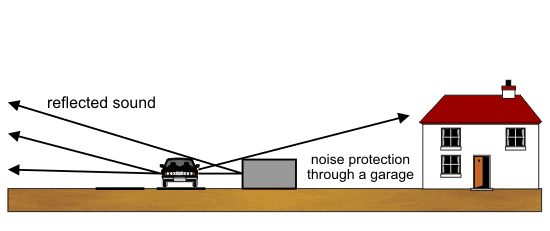

Abb. 7/14: Reflexionen an einer Abschirmung

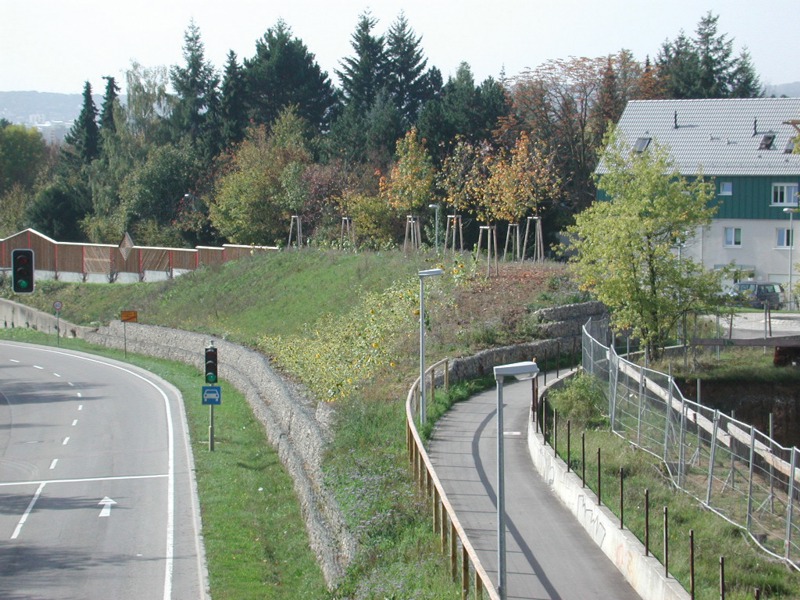

Abb. 7/15: Beispiel eines Steilwalls, Stuttgart

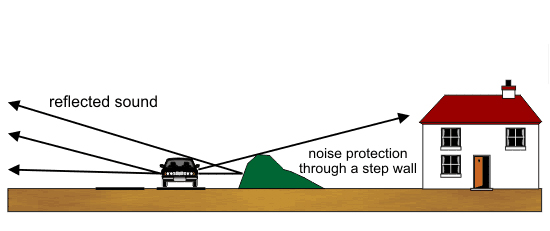

Abb. 7/16: Abschirmung durch Steilwall

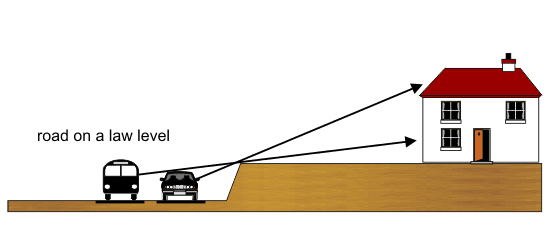

Abb. 7/17 : Abschirmung durch Einschnittslage

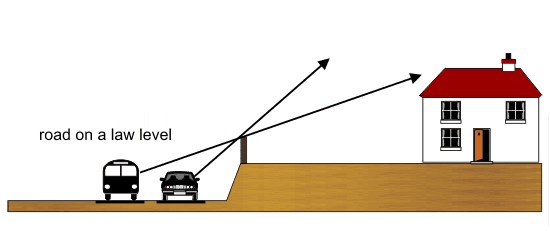

Abb. 7/18: Abschirmung durch Einschnittslage und zusätzliche Wand

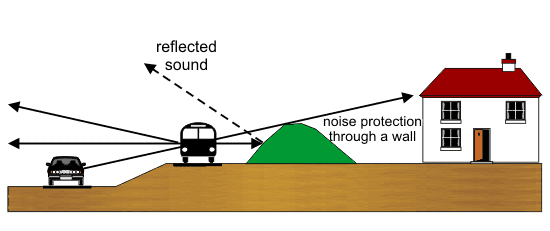

Abb. 7/19: Abschirmung durch Einschnittslage und Wall

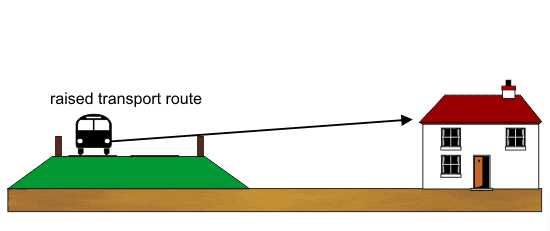

Abb. 7/20: Abschirmung Hochlage

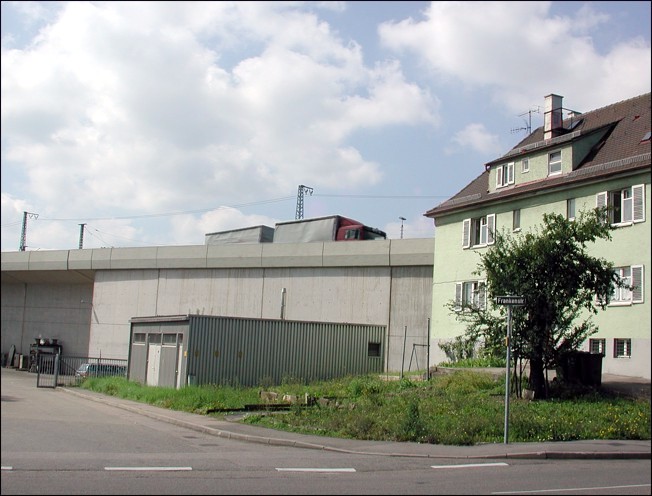

Abb. 7/21 : Beispiel einer Hochlage

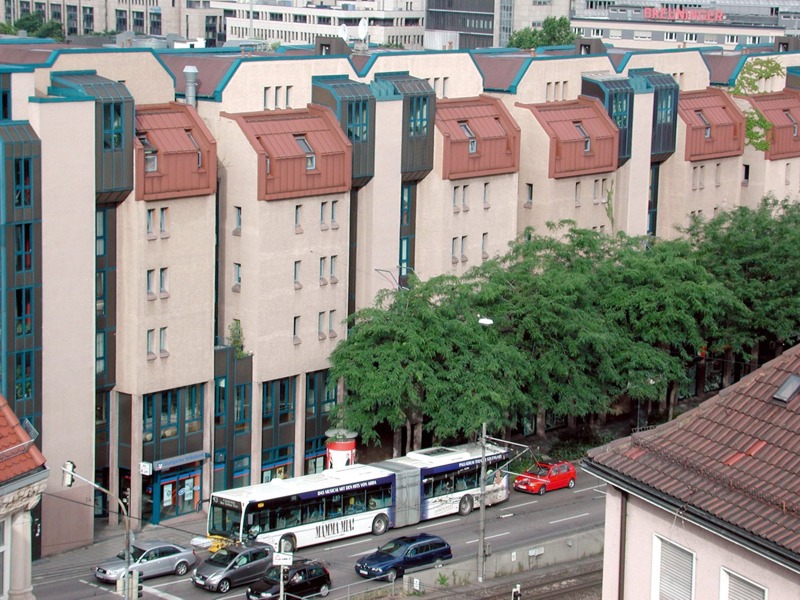

Abb. 7/22: Beispiel für Bebauung als Schallschutz, Stuttgart

Abb. 7/23: Abschirmung durch Gebäude

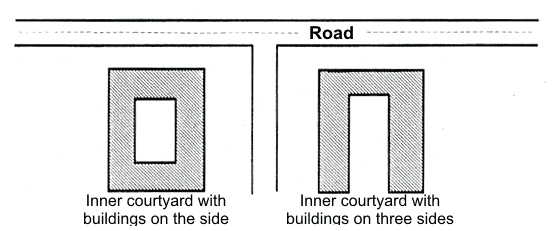

Abb. 7/24: Abschirmung durch Gebäude (Blockbebauung)

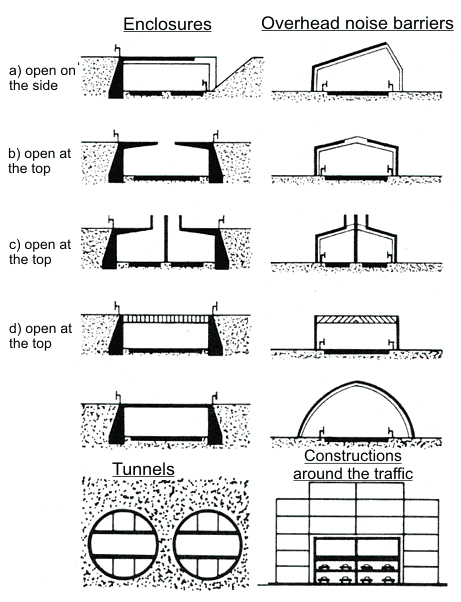

Abb. 7/25: Querschnitte verschiedener Abdeckungen, Einhausungen und Tunnel

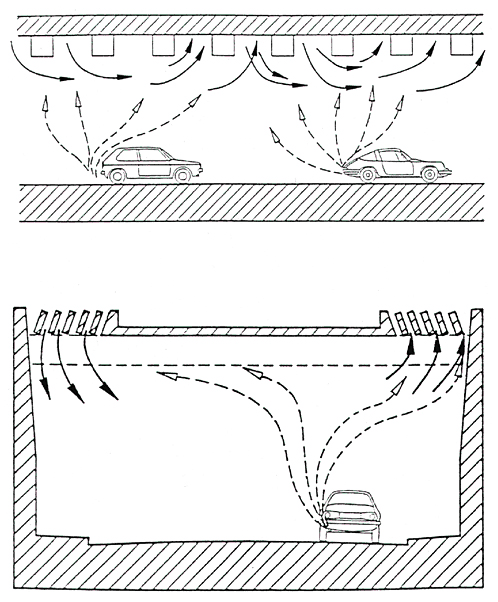

Abb. 7/26 : Leichtbaulärmschutztunnel, Beleuchtung, Belüftung

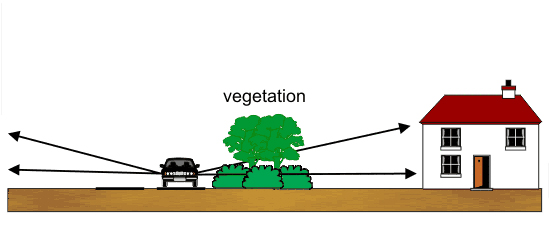

Abb. 7/27: Schallschutz durch Bepflanzung

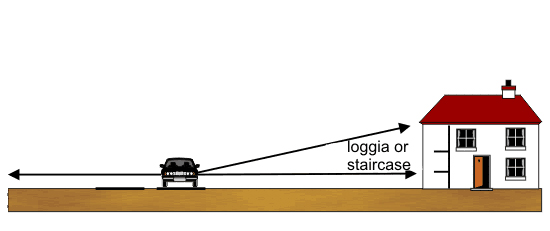

Abb. 7/28: Orientierung der Gebäudenutzung
